Настройка Ubiquiti Nanostation и PicoStation в режиме AP/Точки доступа

Задача: Необходимо настроить точку доступа для раздачи интернета и/или подключения к корпоративной локальной сети (Например: создание WiFi зоны в общественном месте, баре, кафе, ресторане, отеле, офисе)

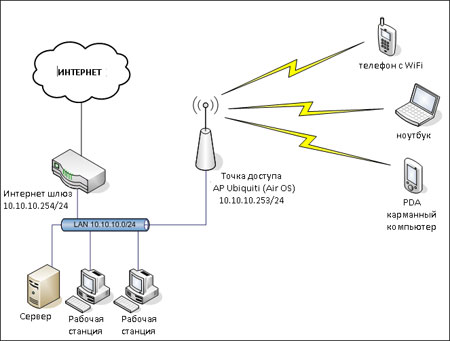

• 1 маршрутизатор / шлюз подключенный к интернету и/или частной сети (IP-адрес: 10.10.10.254/24)
• 1 коммутатор для частной сети (опционально)
• 1 точка доступа с  AirOS напрямую связанная с маршрутизатором (IP-адрес: 10.10.10.253/24)
• 1 или несколько беспроводных клиентов (ноутбуков, WiFi-телефонов, и т.п.)
• Маршрутизатор присваивает IP-адреса сетевым устройствам посредством DHCP-сервера. Однако, вы можете использовать и статические IP-адреса.

Маршрутизатором может выступать ваш модем ADSL, предоставленный провайдером, Ubiquiti Routerstation или Mikrotik RouterBOARD и т.п.. (Пожалуйста, ознакомьтесь предварительно с инструкцией к вашему маршрутизатору.)

• Установите подключение к интернету в соответствии с настройками вашего провайдера (WAN IP-адрес, DNS IP-адрес, и пр.)
• Настройте в локальной сети IP адреса / маску подсети: 10.10.10.254/255.255.255.0 (10.10.10.254/24)
• Включите DHCP-сервер, чтобы назначить IP-адреса для сетевых устройств (например, диапазон IP адресов с 10.10.10.1 по 10.10.10.100)


Подключите компьютер напрямую через кабель Ethernet к устройству с AirOS для настройки в качестве точки доступа и входа в WEB-интерфейс.
Примечание: необходимо установить на компьютере IP-адрес, находящийся в одной подсети  с устройством AirOS. По умолчанию, все устройства  AirOS  имеют настройки сети 192.168.1.20/255.255.255.0, исходя из этого, вы можете присвоить компьютеру IP-адрес, например, 192.168.1.1/255.255.255.0

• Во вкладке LINK SETUP, установите следующие параметры:
• Wireless Mode: Access Point (беспроводной режим: точка доступа)
• SSID: yourSSID (идентификатор вашей беспроводной сети)
• Country Code: код страны (устанавливается в соответствии к вашей стране)
• IEEE 802.11 Mode: B/G mixed (при условии работы устройств в диапазоне 2,4 ГГц)
• Channell Spectrum Width: 20MHz (Ширина спектра канала: 20 МГц)
• Channel: 1 - 2412 MHz (или любой другой свободный канал)
• Output Power: 10 dBm (Выходная мощность: 10 dBm или установленная нормативами вашей страны)
• Data Rate, Mbps: 54, Auto (скорость передачи данных: 54 Мбит/с или Авто)
• Security: WPA (безопасность: WPA или любой другой стандарт, поддерживаемый устройствами в вашей сети)
• WPA Preshared Key: yourpassphrase (Пароль WPA: это секретный ключ для доступа к вашей беспроводной сети, должен быть не менее 8 символов, максимум 63)
• Нажмите кнопку Change (Изменить)
• Подождите, пока процесс будет завершен и нажмите кнопку Apply (Применить) для подтверждения новой конфигурации, или нажмите кнопку Discard (Отмена), чтобы отказаться.


Примечание: мы советуем настраивать параметры безопасности беспроводной сети только после того, как вы убедитесь, что все беспроводные устройства могут быть подключены к точке доступа.

Примечание: Не все беспроводные устройства поддерживают все протоколы безопасности беспроводных сетей (WEP, WPA, WPA2, и др.)

• Во вкладке NETWORK, установите:
• Network Mode: Bridge (Режим сети: мост)
• IP Address: 10.10.10.253 (IP-адрес: 10.10.10.253)
• Netmask: 255.255.255.0 (маска подсети: 255.255.255.0)
• Gateway IP: 10.10.10.254 (IP Шлюза: 10.10.10.254)
• Primary DNS IP: 10.10.10.254 (IP адрес первичного DNS-сервера: 10.10.10.254, или адрес предоставленный вашим интернет  провайдером)
• Secondary DNS IP: также как и первичный DNS
• Нажмите кнопку Change (Изменить)
• Подождите, пока процесс будет завершен и нажмите кнопку Apply (Применить) для подтверждения новой конфигурации, или нажмите кнопку Discard (Отмена), чтобы отказаться.
• Теперь устройство должно быть доступно по новому IP-адресу 10.10.10.253.
• не забудьте, присвоить компьютеру IP-адрес из диапазона 10.10.10.x подсети (например 10.10.10.200/255.255.255.0)


Клиентами в беспроводной сети могут выступать: ноутбуки (под управлением Windows, Mac, Linux, и пр.), КПК, WiFi-телефоны, Wi-Fi IP камеры и пр.
В разделе TCP/IP:

• Если поддерживается, настройте устройство на получение IP-адреса автоматически
• В противном случае введите статический:
• IP-адрес: любой свободный IP в диапазоне 10.10.10.x/255.255.255.0
• шлюз: 10.10.10.254
• DNS-сервер: 10.10.10.254 (или DNS предоставленный провайдером).


В разделе настройки беспроводного подключения (Wireless), установите те же параметры, что и при настройке точки доступа:

• Wi-Fi канал
• Параметры безопасности беспроводного доступа (WEP, WPA, WPA2, и др.)

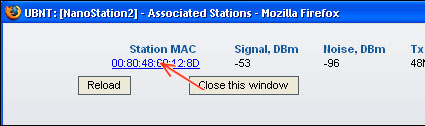

Войдите в WEB-интерфейс точки доступа и перейдите на вкладку MAIN

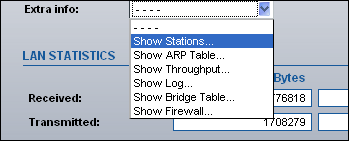

• выберите пункт Show Station из меню Extra info.
